   ★スマホ・iフォン・タブレットでPDFマニュアルを見る方法。 ?
 ■発送 レターパック510 送料全国一律510円

■受注生産です。ご注文 ご入金をご確認して3日後の発送になります。






?


LED

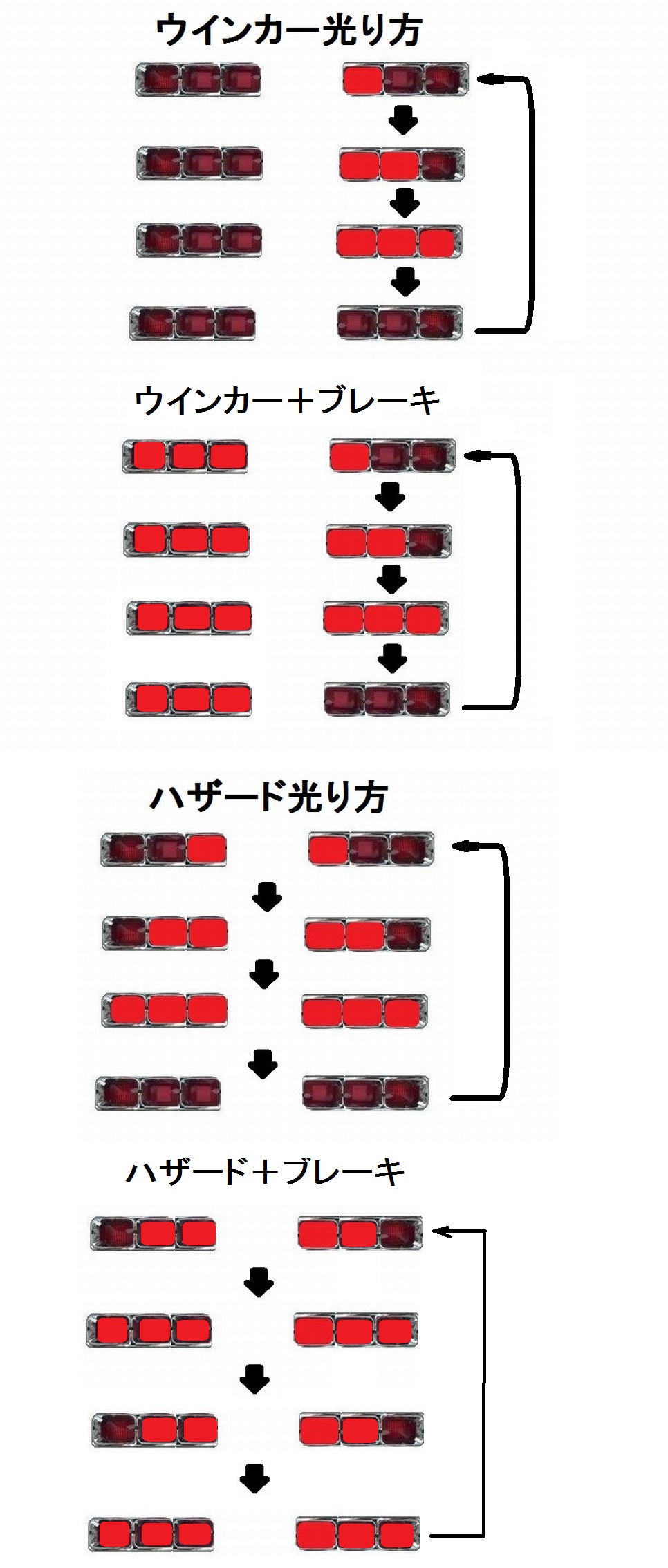

・テールウインカーに合わせて点滅します。
ボリューム ・点滅スピードを変化する事が出来ます。
・normal位置で510ブルーバード純正スピードになります。

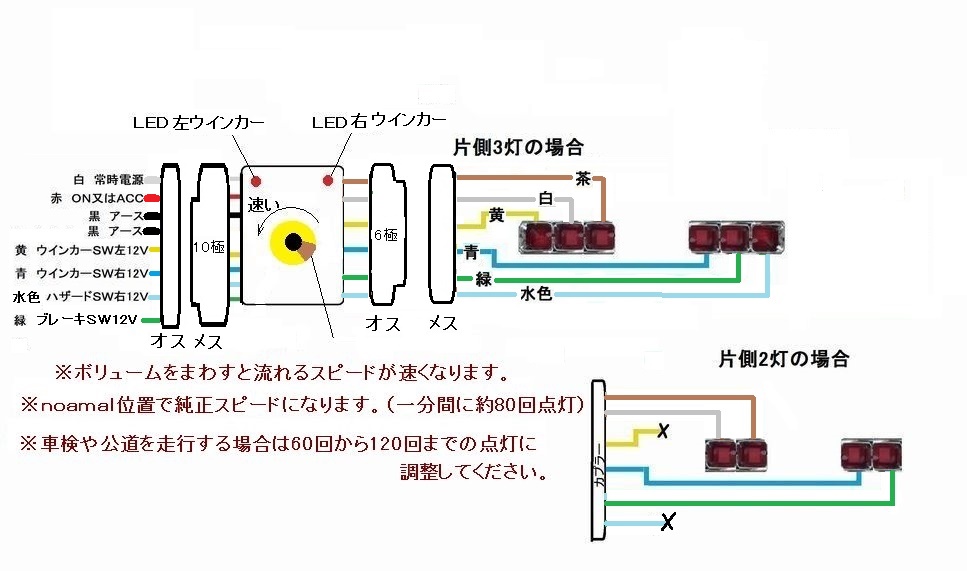

 10極カプラー
 配線 白色  ・バッテリーの+又は常時電源に接続してください。
※バッテリー+に接続する場合は30Aのフューズを途中に入れてください。
(配線長さ約1M)
配線 赤色 ・IG又はACC線に接続。(配線長さ約1M)
配線 黒色 ・バッテリーマイナス又は車体アース 2本あります。まとめてアースを取っても可能です。(配線長さ約1M)

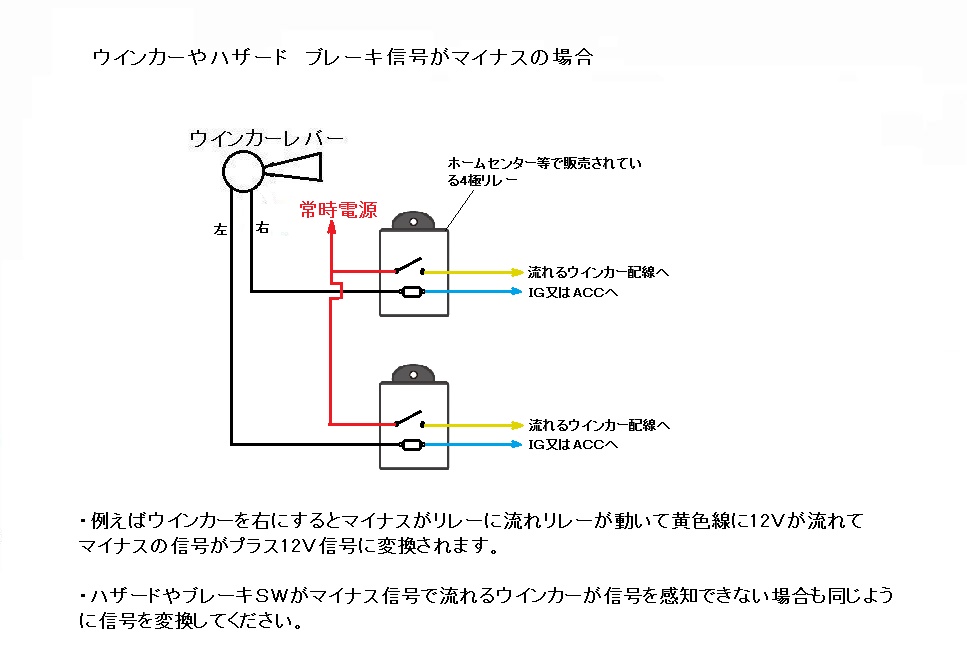

配線 黄色 ・左ウインカースイッチに接続(12V信号に接続 マイナス信号の場合は別項目で説明しています。)
配線 青色 ・右ウインカースイッチに接続(12V信号に接続 マイナス信号の場合は別項目で説明しています。)
(配線長さ約1M)
 配線 緑色 ・ブレーキスイッチに接続(12V信号に接続 マイナス信号の場合は別項目で説明しています。)(配線長さ約1M)
 配線 水色  ・ハザードスイッチに接続
(ブレーキ球とウインカー球が同じ場合に使用しま)(配線長さ約1M)
 6極カプラー(テールランプへ)
 配線 茶色  ・テールランプ左内側(配線長さ約1M)
 配線 白色  ・テールランプ左中側(配線長さ約1M)
 配線 黄色  ・テールランプ左外側(配線長さ約1M)
 配線 青色  ・テールランプ右内側(配線長さ約1M)
 配線 緑色  ・テールランプ右中側(配線長さ約1M)
 配線 水色  ・テールランプ右外側(配線長さ約1M)

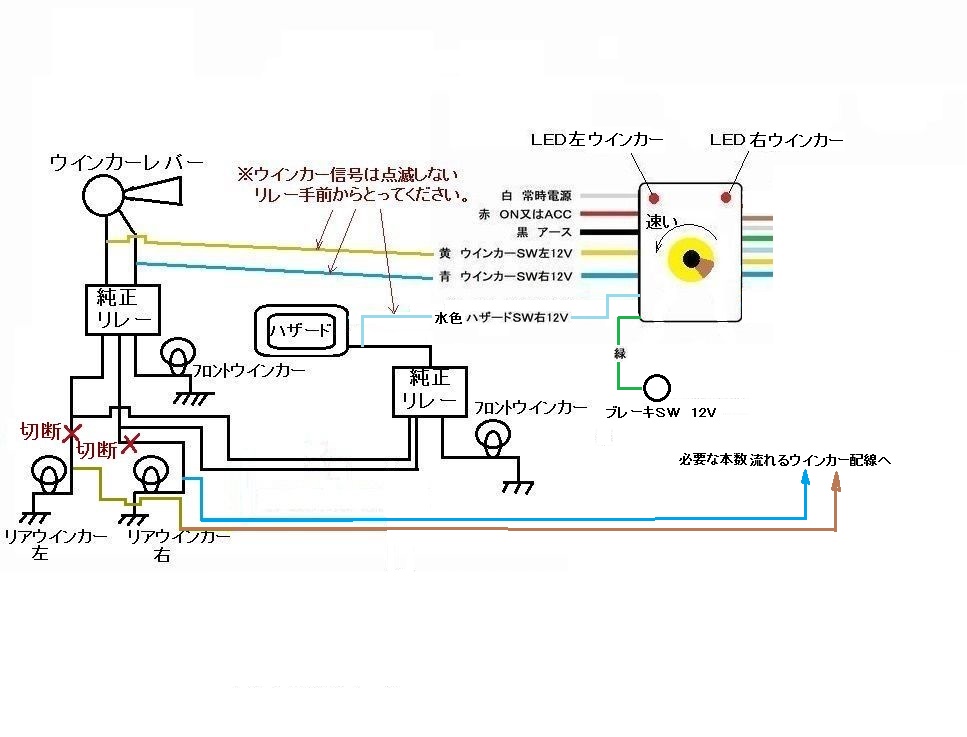

・ウインカー配線が点滅信号しかない場合は別売りの遅延装置を2個(左右分)購入いただきまして遅延装置からの出力信号を流れるウインカーに接続してください。

・遅延装置 http://www.oldlink.jp/delay.html







 本体寸法  125mm×85mm×30mm(高さ)
製造   日本
 保証期間  商品到着後6カ月
 保証対象外事例
ケースが分解されている。
水没
 ケースに衝撃を受けての破損。
 その他、使用者の故意又は過失により損傷した場合。

※万が一、保証期間内に故障した場合はお手数をお掛けいたしますがメール又は取引ナビ
等でご連絡いただきまして送料着払いにてお送りください。保証対象をご確認の上、代替え
商品をお送りいたします。
