・ハコスカエアコンの風量調整のスイッチを作った。
・他の電子部品用の基板を流用した。
・構造はいたって簡単、PIC12F683と言うＣＰＵを使ってＰＷＭと言う信号を出してファンの強弱をボリュームで調整するというものだ。
・ＰＷＭはパルス信号でボリュームをまわすとＣＰＵがボリュームから来た電圧を感知して①→②のように出力電流を増やしていく。電流が増えるとモーターのまわり方が速くなる。弱い風→暴風と言うあんばいだ。 |
|
| ・将来の修理のために配線図を掲載しておこう。少し詳しい車屋さんにみせれば修理してもらえると思う。 |
 |
 |
・部品を組んでアルミケースに入れた。
・基板が流用なので部品がささってない部分もある。 |
 |
・出来た。
| 配線 赤色 |
・ＩＧ又はＡＣＣ線に接続。 |
| 配線 黒色 |
・車体アース又はバッテリーのマイナスに接続。2本有り。 |
| 配線 白色 |
・常時電源（30Ａのフューズを介してバッテリーのプラス） |
| 配線 茶色 |
・エアコンファンモーターのプラスへ（モーターマイナスはアース） |
| その他の配線 |
・ボリューム（スイッチ付き可変抵抗）にカプラーを介して接続されている。 |
|
| |
|
|
・プログラムもかんたん。ネットにもよく掲載されているものなので掲載しておこう。
・これをコピペしてソフトでビルドと言うやつを行って0と1がならんだ機械語に変換してＣＰＵに入れてやれば動く。
・思えばコンピューターのプログラムってなんか時代遅れのように思う。日本語で
「ボリュームまわしたらモーターが徐々に強くなれ！！」
と書けば完結するようなプログラム言語を開発したら良いものを・・と考えてしまう。
もう開き直って下記のようなＣ言語で小説を書いてみようかな・・
動く小説みたいな・・・
|
/************************************
PIC12F683 ＸＣ8
ＭＰＬＡＢ Ｘ ｖ4.05
* PIC12F683 可変抵抗でＰＷＭ
* エアコン ファン ハコスカ かた坊
************************************/
#include <xc.h>
#include <stdio.h>
#include <stdlib.h>
#define _XTAL_FREQ 8000000
#pragma config FOSC = INTOSCIO // 内蔵発信器を使う
#pragma config WDTE = ON // ＷＤＴ ＯＮ
#pragma config PWRTE = ON // ＰＷＭ使うよ
#pragma config MCLRE = ON // MCLRピンとして使用
#pragma config BOREN = ON // ブラウンアウトリセットの許可
#pragma config CPD = OFF // EEPROMプロテクト オフ
#pragma config CP = OFF // プログラムメモリのコードプロテクトオフ
#pragma config FCMEN = OFF // フェールセーフクロックモニタ無効
#pragma config IESO = OFF // 内部・外部クロック切り替えモード無効
void ini_set();
unsigned int adc_read(unsigned char ch);
void pwm_start();
void set_duty(unsigned int duty);
/***********************************
初期設定
***********************************/
void ini_set(){
GIE = 1; //全体割り込み許可
PEIE = 1; //周辺割り込み許可
OSCCON = 0b01110000; //内蔵発振器 8MHz使用に設定
ANSEL = 0b01010010; //AN1をアナログに FOSC /16
ADCON0 = 0b10000000; //AD分周比 1/16
TRISIO = 0b00000101; //GP0,2 を 入力 = 1
}
void main() {
unsigned int value; //A/D 読値 １０ビット
ini_set();
pwm_start();
while(1){
if(GP0==1)
{
value = adc_read(3); // A/Dの読み込み
set_duty(value); //PWMセット
}
}
}
/**************************************
PWMのDutyの設定
***************************************/
void set_duty(unsigned int duty){
CCPR1L = duty >> 2; //上位８ビットを CCPR1Lにセット
CCP1CON = (duty << 4) | 0x0C; //下位2ビットをCCP1CONの４、５ビットセットする
}
/***************************************
PWMのスタート
***************************************/
void pwm_start(){
//Timer2を使った、組み込みのPWMのスタート
CCP1CON |= 0b00001100; //PWMモードにする
PR2 = 255 ;
T2CON =0b00000100; //プリスケールを１に設定
while(!TMR2IF)
;
TRISIO2 = 0; //ＰＷＭの端子を出力
}
/*****************************************
A/Dコンバーターの読み込み
*****************************************/
unsigned int adc_read(unsigned char ch){
ADCON0 = 0b10000001 + (ch << 2); //右詰め
__delay_us(20);
GO_nDONE = 1;
while(GO_nDONE);
return (ADRESH * 256 + ADRESL) ;
}
|
 |

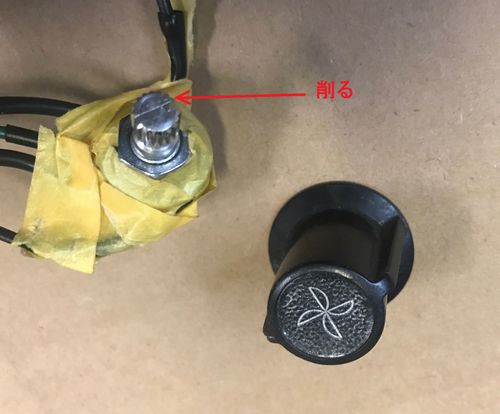

・ノブはハコスカ純正を使いたいのでボリュームの差し込む部分を半分削った。 |
 |
・装着できた。
・吹き出し口の切替や温度調整のワイヤーも都合よい事に形状が同じなので他のレバーもハコスカ用を使いオリジナルを保つ。 |
 |
・試してみたセンター・・・寒い |
 |
・デフォガー |
 |
・足元左右
・風量を絞った時に少しモーター音がきになるかな・・・
しかし寒い 冬は暖房が効いた部屋で開発もしくは板金が良い。板金は火を使うから。
